淺談變電設備局部放電帶電檢測技術

發布時間:2020-03-01 08:27:52人氣:

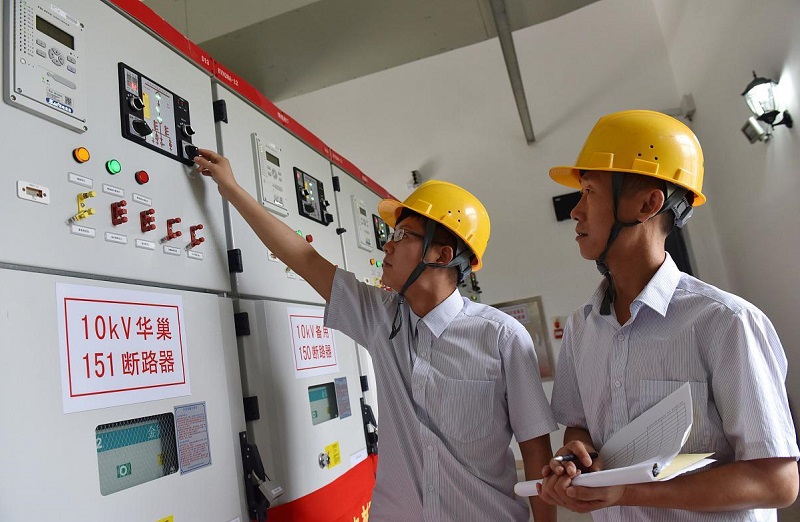

開關柜巡檢
之前的文章中大家基本了解了組合電氣開關及開關柜的局放檢測技術,包括檢測原理,檢測過程,數據分析,缺陷判斷等。綜合以上文章,我們對局部放電檢測技術做一點總結,談一談經驗。

在對電氣組合開關的局部放電檢測過程中,如果只有特高頻電磁波信號而沒有檢測到超聲波信號,則應通過改變特高頻傳感器的方向性、擺放位置和信號的頻帶范圍,排除周圍設備干擾以及環境中的干擾源,并在以后運行過程中進行跟蹤檢測。如果只有超聲波信號而沒有特高頻信號,應用超聲波法對局部放電源進行精確定位。排除因為具體設備位置及結構造成超高頻信號衰減太大而無法檢測到,并在以后運行過程中進行跟蹤檢測。超聲波聲信號和特高頻電信號同時存在的話,建議首先通過超高頻法,判斷各個盆式絕緣子處的信號特征,據此對缺陷位置進行大體定位,然后使用超聲波傳感器對該疑似放電間隔或氣室進行精確定位。檢測中如果特高頻法和超聲波法都定位到同一個氣室并且幅值變化表現一致,那么基本可以確定該氣室內存在局部放電缺陷,應根據實際情況進行停電處理或跟蹤檢測?,F(xiàn)場經驗表明,只進行超聲波的局放測試對于檢測GIS內部缺陷還是有一定的局限性,我們建議應當采用超聲波與特高頻相結合的方法進行局放檢測,在有條件的情況下輔以高精度的SF6分解組分分析儀進行多維度的檢測,這樣才能更好的預防電氣組合開關的絕緣缺陷。

超聲波法和地電波法能夠準確地發現開關柜的內部放電缺陷。兩者相比較而言,超聲波法更具優勢,超聲波法能簡單有效的判別發電或者是柜內的振動等,有效的彌補了地電波法的不足。以目前開關柜局部放電帶電檢測技術水平還不能對缺陷進行直接判斷和定位,對于運檢單位來說需要建議一個開關柜局放檢測數據庫,對測試數據進行統計、歸納、分類,綜合評價設備的運行狀態。

由于開關柜局部放電帶電檢測技術是2007年之后才逐步使用起來,所以目前開關柜局部放電帶電檢測尚處于現場試驗、積累資料、典型案例分析總結和不斷學習培訓的階段,以現有水平還難以直接進行缺陷判定和定位,因此需要建立起一個開關柜局放綜合管理和數據分析系統,對測試數據進行統計、歸納、分類,對放電類型和故障類型進行模式識別,綜合評價設備運行狀態,并由此建立專家數據庫,為更好的開展開關柜狀態檢測奠定基礎。
