目前，局部放電帶電檢測方法主要是圍繞對局部放電過程中所釋放的不同形式的能量或者衍生物(分解產物)進行的檢測這一間接手段判斷局部放電的類型、位置以及嚴重程度，常見的局部放電檢測方法包括電氣量檢測法和非電氣量檢測法。
1. 超聲波檢測法

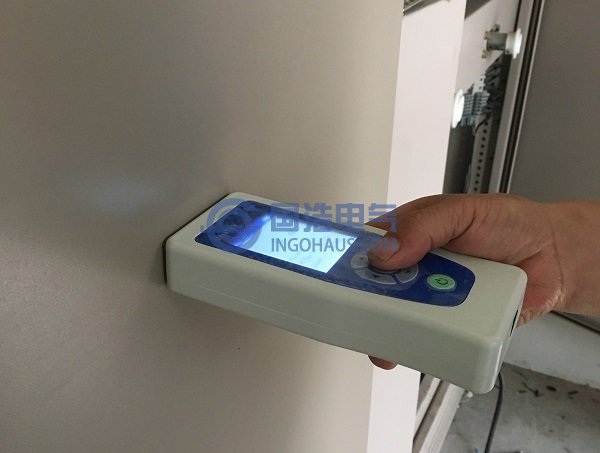

超聲波檢測法是利用對超聲波聲源、聲壓進行定性、定量檢測進而判斷局部放電的位置和放電劇烈程度的方法。超聲波是頻率高于聲波的一種機械振動，檢測過程是利用超聲波傳感器捕獲由于局部放電產生的超聲波信號，將其轉換為電信號后進一步可分析局部放電的位置和強度。
超聲波檢測法原理簡單，其優勢在于測量過程方便，測量過程中受周圍環境影響小，可以在設備可靠接地的外殼任意部位進行測量或提前預置傳感器，通過多角度，不同位置的測量可較為準確的估算出局部放電具體位置，同時由于局部放電產生的超聲波信號與待測設備的電源特性及運行工況無關，因此可有效排除待測設備自身電氣量的干擾；缺點是由于超聲波在傳播過程中的衰減其靈敏度不足，無法實現直接定量檢測，僅能通過間接判斷，該方法經常用于設備常規巡視及局部放電定性檢測。
2. 光波檢測法
主要通過傳感器監測局部放電過程中以光波形式釋放的能量間接判斷局部放電部位與強度，監測范圍包括紫外線、可見光、紅外線在內的光波范圍，該方法主要用于檢測電氣設備外表面的尖端放電及電暈放電，有助于對設備絕緣表面的裂紋、積污的判斷，其劣勢在于被測設備需暴露于空氣、水等透明介質中，此外靈敏度也受檢測角度及與被測設備的距離影響較大。
3. 熱檢測法
局部放電過程中的部分能量會以熱能的形式釋放出來，會使電氣設備局部溫度升高，溫升受局部放電強度及持續時間影響?？赏ㄟ^在設備預置內部預置傳感器或使用紅外測溫儀較為直觀的觀察到設備發熱部位，但這種方法無法進一步準確定位，且受外界環境因素影響溫升與局部放電強度的相關性難以準確描述，因此該方法常用于設備巡視過程中的預防性檢測。
4. 放電產物化學檢測法
用于絕緣的油紙、變壓器油等在局部放電條件下會分解產生各種氣體，通過色譜分析儀分析溶解在變壓器油中的不同種類氣體即可判斷局部放電的劇烈程度，和故障類型，目前在以變壓器為代表的注油設備中己廣泛使用該方法，通過分析變壓器油中的H2、CH4、C2H6、C2H4、C2H2、CO、CO2等氣體組分來進行局部放電故障的進一步分析，現場使用效果良好。
5. 無線電波測量法
也稱無線電干擾測量法，是一種電氣量檢測方法，由于局部放電過程中會伴生脈沖信號，其頻率在數千Hz至數十兆Hz之間，利用無線電裝置，直接將發射端信號與接收端信號進行禍合，即可測量局部放電所釋放出的脈沖信號，這種方法在GIS設備中應用較為廣泛，測量準確度及靈敏度較高，但受設備材質、外形及周邊電磁環境影響較大。
6. 局部放電能量測量法
即通過測量一個周期內局部放電所釋放的能量進而對局部放電進行定量測量的一種方法，通常采用介損電橋法進行測量。
7. 脈沖電流法
即通過檢測局部放電過程中釋放高頻脈沖信號，并對脈沖頻譜進行分析，進一步判斷出局部放電類型和程度的方法，該方法靈敏度較高，廣泛應用于各類型的電氣設備中。
